简介

YS-485E总线扩展器是我们根据市场需求定制的一款RS485总线代理。不同于市面常见的RS485集线器（又称RS-485总线分割集中器，RS-485HUB），YS-485E总线扩展器采用4物理串口CPU，通过软件实现不同串口之间的数据交换。在实际工程中经常会遇到多个设备同时读写一个485端口（如科陆多个电脑需抄同一电表，中石化本地PLC和远程电脑需要同时采集CTU数据），由于缺少仲裁机制会导致通讯失败。YS-485E总线扩展器能自动按访问顺序排队，将结果反馈给请求端口。彻底解决多个设备访问同一485口产生的端口冲突。

真正的4个物理实串口

YS-485E总线扩展器采用4物理串口CPU，每个串口可以单独设定波特率等通讯参数，具有独立的缓冲和控制单元，能实现任意485口之间的数据转发。

零延时RS485方向控制

YS-485E总线扩展器采用硬件零延时RS485自动方向控制，实用性更广泛，通讯更可靠。

定时器控制分包时间

我们采用4个独立的定时器控制分包时间，全通明数据传输，防止死等待，提高系统实时性。

应用

• 工业控制自动化
• 智能抄表系统
• 楼宇自动控制系统

特点

- 真正的4个物理实串口，每路单独设置参数，灵活方便
- 市场独家，已用于大型项目，稳定可靠
- 零延时自动收发方向控制
- 透明、实时数据转发
- 功能可按客户需求定制

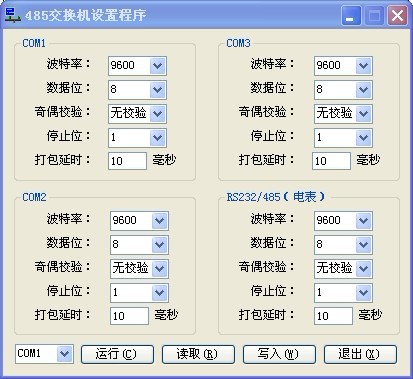

软件界面

外形 尺寸：120 x 85 x 26 mm
重量：450 g
串口界面 RS232、RS485、TTL
串口参数 校验位：None, Even, Odd, Space, Mark
数据位：5, 6, 7, 8
停止位：1, 2
流　控：RTS/CTS
波特率：300 bps ~ 230,400 bps (支持非标准波特率)
工作环境 工作温度：-40~85°C, 5~95%RH湿度
存储温度：-65~150°C, 5~95%RH湿度
电源需求 电源输入：9 - 22 VDC
电源功耗：80 mA@12 VDC max.
可靠性 自动重新启动定时器：内建WDT
保修 保修期：5年
