简介

无线 DMX 收发器 LC-512R-BAT 采用 2.4G 全球开放 ISM 频段，免许可证使用。高效 GFSK 调制，79 频道高速跳频(FHSS)通信设计，抗干扰能力强，是您可靠的无线 DMX 解决方案。

多种协议兼容，无升级烦恼

无线 DMX 收发器 LC-512R-BAT 兼容世界主要的无线通讯协议。不论你使用瑞典的还是使用广州的无线收发器，我们都可以完全与之兼容，解决你升级换代的烦恼。

应用

• 舞台灯光、大型文艺演出、体育馆灯光、临时舞台演出、城市灯光系统、电视台、会议中心、专业剧院、主题公园、歌舞厅、酒吧和小型文艺演出等

特点

- 内置可反复充电的锂电池, 即插即用
- 79个频道高速跳频，1100跳/秒，保障通讯的可靠性
- 32位ARM处理器，DMA无延迟传输
- 标准DMX512三芯卡侬接口
- 三基色LED显示工作状态和参数，单键操作
- 内置 Wireless Solution 兼容模式，保证你的投资
- 自动学习控台的各种参数，真正做到等同有线连接
- 可设置6组ID码，即插即用；更具配对模式，支持更多的发射分组

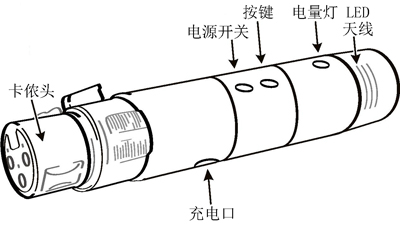

外型图

LED指示灯状态说明

1）配置模式下，LED颜色与空中协议的对应关系：

2）运行模式下，LED指示灯状态说明：

电量指示灯状态说明

1）充电状态：

2）放电状态：（除低电量外，电池电量显示将在5秒钟后熄灭，按按键可再次显示电池电量5秒钟。）

操作说明

1.配置模式：

按键上电，看见白色指示灯点亮，松开按键进入配置模式。在此模式下可以选择收发器的空中协议：每按一次按键，颜色切换一次，选择好协议后，长按(>1S)，看见白色松开，进入运行模式。

2.运行模式：

1) 直接上电进入运行模式；
2) 在配置模式下，长按(>1S)，看见白色松开，进入运行模式。

2.1.WIDMX协议或广州协议下，选择无线分组：

1) 按一下按键显示当前的ID设置，
2) 再按进行ID设置，每按一下ID数值加1

2.2.W-DMX 接收模式

长按(>3S)，看见白色松开，会删除当前接收器的连接。

操作视频

外形 类型：独立安装
尺寸：95 x 18 x 18 mm
重量：160 g
系统信息 CPU：32位ARM内核 (Cortex-M4)
无线参数 通讯距离：600米（空旷场所，视环璄的不同而有所改变）
工作频段: 2.402 - 2.480GHz, ISM, 79个频道
扩频方式: FHSS, 1100 跳/秒
调制方式: GFSK
接收灵敏度: -96dBm
DMX信号接口 3芯卡侬母头
工作环境 工作温度：-40~85°C, 5~95%RH湿度
存储温度：-65~150°C, 5~95%RH湿度
电源需求 充电输入：500 mA@5V DC
充电时间：90% @ 50分钟，70分钟充满
放电时间：20小时 max.
可靠性 自动重新启动定时器：内建WDT
保修 保修期：5年
