简介

Wi-BAT-PWM-6 是理想的无线电池灯解决方案。它集成专业的无线收发器，支持所有的无线协议并有接收信号强度指示功能。

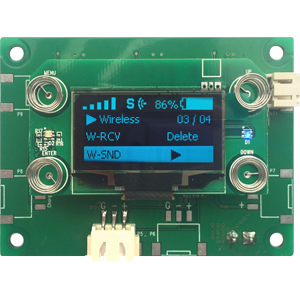

Wi-BAT-PWM-6 具有6路PWM输出，专业声控模块，精确电量指示，触摸按键和红外解码功能。所有这些集成在54x31mm的PCB板上。使您的设计更加灵活，安装更加方便 。

Wi-BAT-PWM-6 支持RMD协议，方便远程修改灯具参数和查询灯具状态。

应用

• DMX 无线电池灯解决方案

特点

- PCB 尺寸仅为 54 x 31 mm，适用于所有类型的无线电池灯
- 集成无线 DMX 收发器（支持 WIDMX、G3、G4、G4S），内置PCB天线
- 128 x 64 OLED，专业菜单，4 个触控按键，操作简单
- 6 个 PWM 输出
- 红外接收解码器
- 用于音乐可视化的智能声音控制（FFT）
- 实时测量和显示信号强度、温度和电池电压
- 用户可编辑追逐效果，主从模式

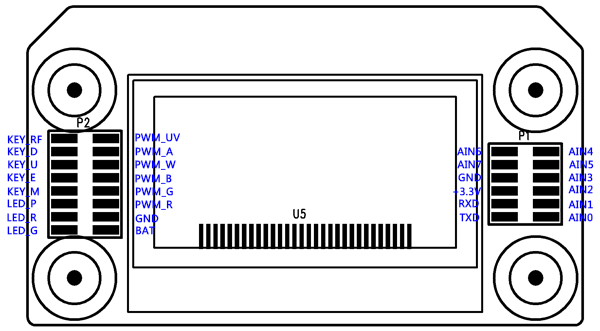

引脚图

尺寸图

外形 尺寸：54 x 31 x 8 mm
重量：5 g
系统信息 CPU：32位ARM内核 (Cortex-M4)
无线参数 通讯距离：600米（空旷场所，视环璄的不同而有所改变）
工作频段: 2.402 - 2.480GHz, ISM, 79个频道
扩频方式: FHSS, 1100 跳/秒
调制方式: GFSK
最大发射功率: 22dBm
接收灵敏度: -96dBm
DMX信号接口 TTL
工作环境 工作温度：-40~85°C, 5~95%RH湿度
存储温度：-65~150°C, 5~95%RH湿度
电源需求 电源输入：DC 3.3V, ±5%
电源功耗：350 mA@3.3V DC max.
可靠性 自动重新启动定时器：内建WDT
保修 保修期：1年
